1.LCP料的處理工藝(液晶聚合物)

　　重點(diǎn)：LCP料使用前應(yīng)烘干，溫度約150℃左右，時(shí)間約4~6小時(shí)，除濕后的LCP料剩余水分的含量應(yīng)在0.02%以下，露點(diǎn)保持在-35℃。

　　注意：建議干燥機(jī)選用真空除濕干燥機(jī)，不要用一般的干燥機(jī)。因真空除濕干燥機(jī)可將LCP料中的水分抽出，而一般的干燥機(jī)則不能將料中的水分完全抽出，較難達(dá)到制品要求的質(zhì)量。

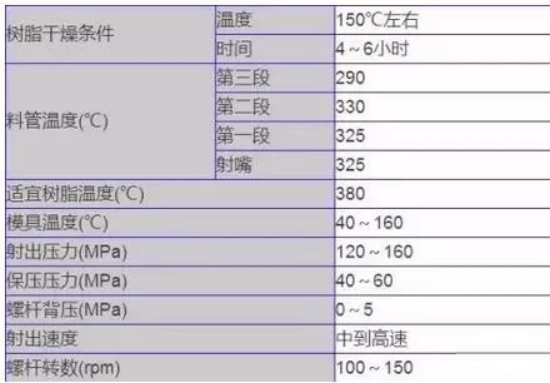

2.LCP料立式注塑機(jī) 注塑成型工藝

立式注塑機(jī) 成型時(shí)應(yīng)注意如下問(wèn)題：

①采用比例式背壓使加料更*、穩(wěn)定;

②大制品可以使用背壓大，小制品背壓小;

③大的制品如果背壓小，則密度相對(duì)也會(huì)較小，且表面光澤度較差;

④高靈敏度射出系統(tǒng)及自動(dòng)V-P(V射出壓力、P保壓壓力)轉(zhuǎn)換功能，使制品精密穩(wěn)定，在有需要的情況下(比如制品非常精密)，建議在模腔澆口處安裝壓力傳感器，使V-P切換更接近實(shí)際;

⑥啤平面的制品保壓時(shí)間一般不能過(guò)長(zhǎng)，否則容易引起制品翹曲變形并產(chǎn)生應(yīng)力;

⑦LCP料在料管中滯留時(shí)間過(guò)長(zhǎng)或者殘留量過(guò)多容易使LCP料過(guò)火，制品表面會(huì)有氣泡，一般料管熔膠結(jié)束3秒內(nèi)就開(kāi)模，殘留量保證在5mm以?xún)?nèi);

⑧如果停機(jī)再次開(kāi)機(jī)時(shí)需將廢料射出;

⑨成型周期取決于制品的大小、形狀、厚薄、模具結(jié)構(gòu)及成型條件。LCP料具有良好的流動(dòng)性，所以填充時(shí)間比較短，且結(jié)晶成型速度較快，因此成型周期比較短。
