立式注塑機的注射壓力和射出速率的計算方式

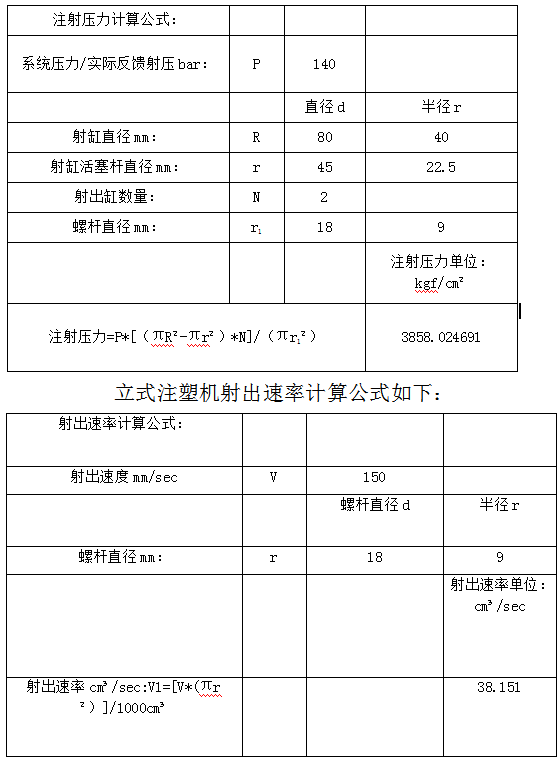

立式注塑機注射壓力計算公式如下：

立式注塑機射出速率計算：已知硬件條件螺桿直徑:18mm，曲線圖射速反饋值150mm/sec.

根據射出速率計算公式cm3/sec:V1=[V*(πr2）]/1000cm3

得出當前射出速率為38.151cm3/sec

在此條件下分析曲線：

  從注塑機角度分析:要分析注塑機動作，那我們就要看注塑機相關的曲線--射出壓力曲線和螺桿位置曲線及射出速度曲線:

         藍色射壓反饋線A到B點對應時間內:隨著螺桿快速向前移動（黃色A點至B點段），藍色A到B點對應時間內注射油缸內壓力迅速升高。同步紅色速度反饋線A點至B點螺桿前進速度建立并達到B點限定值，在這個過程中，電腦判斷在維持速度做填充動作。因螺桿受前端塑料擠壓與模腔阻力不斷增加但注射壓力在（B點藍色值）已足夠大到克服前端塑料擠壓阻力與模腔阻力，速度達到B點時尚可因前端阻力稍微減少而小幅度繼續加速，因此表現出速度線（紅色線B至C段）形成不斷加速直至到達射速設定值，因而不再繼續加速，而射壓反饋線藍色B至C段（注：請看成型條件）受前端塑料擠壓與模腔阻力、力的作用是相互的。
